Produktintroduktion
XLY-Y integrerede forskellig frekvenstesteffekt, måleinstrumenter og den matematiske model i ét, hvilket eliminerer stærke interferenseffekter og sikrer udstyrs sikkerhed, ekstremt nemt, hurtigt og nøjagtigt måler frekvensparametrene for krafttransmissionslinjen. Instrumentet er en integreret struktur, indbygget frekvenskonverteringsstrømmodul og udgangsstrømforsyning med variabel frekvensspændingskontrol. Frekvensen kan ændres til 45H og 55Hz, og den digitale filtreringsteknologi er vedtaget for at undgå interferens af strømfrekvensens elektriske felt på testen, og problemet med nøjagtig måling under den stærke elektriske feltinterferens er fundamentalt løst. Samtidig er den velegnet til test af generatorens strømforsyning efter alle strømsvigt.
Produktparameter
|
Strømforsyning |
3-faset, AC380V±10%, 10A, 50Hz (effektiv værdi) |
|
|
Karakteristika for den forskellige frekvens strømforsyning inde i instrumentet |
Max udgangsspænding |
3-faset, 0~200V(effektiv værdi＜±1%) |
|
Max udgangsstrøm |
6.5A |
|
|
Udgangsfrekvens |
47,5 Hz, 52,5 Hz |
|
|
Måleområde |
Kapacitans |
0.1~30μF |
|
Impedans |
0.1~400Ω |
|
|
Impedans vinkel |
0grad~360grad |
|
|
Linjenængde: 0.3km-400km |
||
|
Måleopløsning |
Kapacitans |
0.01μF |
|
Impedans |
0.01Ω |
|
|
Impedans vinkel |
0.01grad |
|
|
Målenøjagtighed |
Kapacitans |
Større end eller lig med 1μF, ±1%RD±0.01μF |
|
＜1μF,±3%RD±0.01μF |
||
|
Impedans |
Større end eller lig med 1Ω, ±1%RD±0.01Ω |
|
|
＜1Ω, ±3%RD±0.01Ω |
||
|
Impedans vinkel |
Testtilstand: strøm＞0.1A |
|
|
±{{0}},3 grader (spænding＞1,0V), |
||
|
±{{0}},5 grader (spænding:0,2V-1,0V) |
||
|
Anti-interferens: Z0: Samlet nulsekvensimpedans for en linje 1-fase |
||
|
Ingen interferensundertrykkelsesanordninger, testudstyr i sig selv har evnen til at modstå interferens, anti-interferensindeks |
Elektromagnetisk induktionsspænding:<500V |
|
|
Interferensstrøm:<5+(120/Z0); unit: A |
||
|
Elektrostatisk induktionsspænding:<30kV |
||
|
Med interferensundertrykkelsesanordninger modstår totalt testudstyr interferensevne, anti-interferensindeks |
Elektromagnetisk induktionsspænding:<3000V |
|
|
Interferensstrøm: modstande i serie<4+(900/Z0); unit: A |
||
|
modstande parallelt<6.5+(487.5/Z0); unit: A |
||
|
Elektrostatisk induktionsspænding:<30kV |
||
|
Beskyttelsesfunktion |
Overstrøm, overspænding, jordingsbeskyttelse. |
|
|
THD |
Sinusbølge, 2 %. |
|
|
Servicetilstand |
Tempereret: -15 grad -40 grad ; luftfugtighed Mindre end eller lig med 90 % |
|
|
Dimension |
595*500*530 mm |
|
|
Vægt |
75 kg |
|
Produktfunktion og applikation
1. Hurtig og nøjagtig måling af positiv sekvens kapacitans, positiv sekvens impedans, nul sekvens kapacitans og nul sekvens impedans. Kan også måle den gensidige induktans og koblingskondensatorer mellem linjerne (line DC modstand bruges dedikeret YTLRT til at teste)
2. Stærk anti-interferensevne og nøjagtig måling under betingelse af forskellige frekvens- og frekvensinterferenssignaler i forholdet 1:10.
3. Ekstern ledningsføring er enkel, kun én adgang til ledningslinjen på den testede linje kan fuldføre alle måling af linjeparametre
4. Instrumentet tager en DSP digital signalprocessor som kernen, der integrerer testeffekt, måler og beregningsmodel integration i ét instrument. Stor skærm, roterende musdriftstilstand, mikroprinterudskrivningsresultater, betjeningen er meget praktisk
5. Testprocessen er hurtig, tester automatisk tilstandskontrol, spændingsop- og nedstigningskontrol og datamåling og beregning, og udskriver måleresultaterne, en sekvensparametermåling afsluttes på halvandet minut, testtiden er reduceret, kan i høj grad reducere arbejdsbyrden, 5 minutter kan fuldføre det arbejde, traditionelle metode brugt to timer.
6. Højpræcisionsmåling, selve instrumentet giver en anden frekvens AC-strømforsyning (52,5Hz 47,5Hz), som er tæt på strømfrekvensen, nem adskillelse af strøm og anden interferens og effektivt realiserer højpræcisionsmåling af små signaler.
7. Kan gemme 2048 sæt testdata og udføre datastyring og rapportgenerering via USB-grænsefladen til værtscomputeren.d

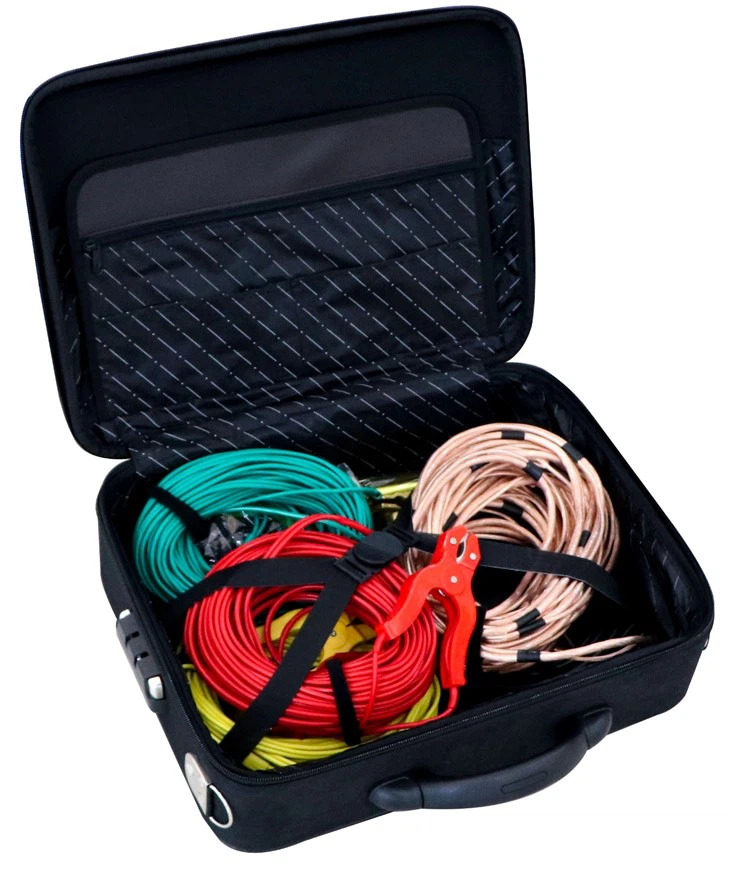

Tilbehør
|
Antal |
Navn |
Beløb |
|
|
|
|
1 |
Mainframe |
en |
8 |
Tilbehør etui |
en |
|
2 |
Test strømudgangsledningen |
en |
9 |
USB flash disk |
en |
|
3 |
Spændingssignalledning |
en |
10 |
Specifikation |
en |
|
4 |
Tre-sætnings elledning |
en |
11 |
Inspektionsrapport |
en |
|
5 |
100mA sikring |
ti |
12 |
Certificering |
en |
|
6 |
Trykpapir |
to |
|||
|
7 |
Beskyttende jordledning |
en |
