Produktintroduktion

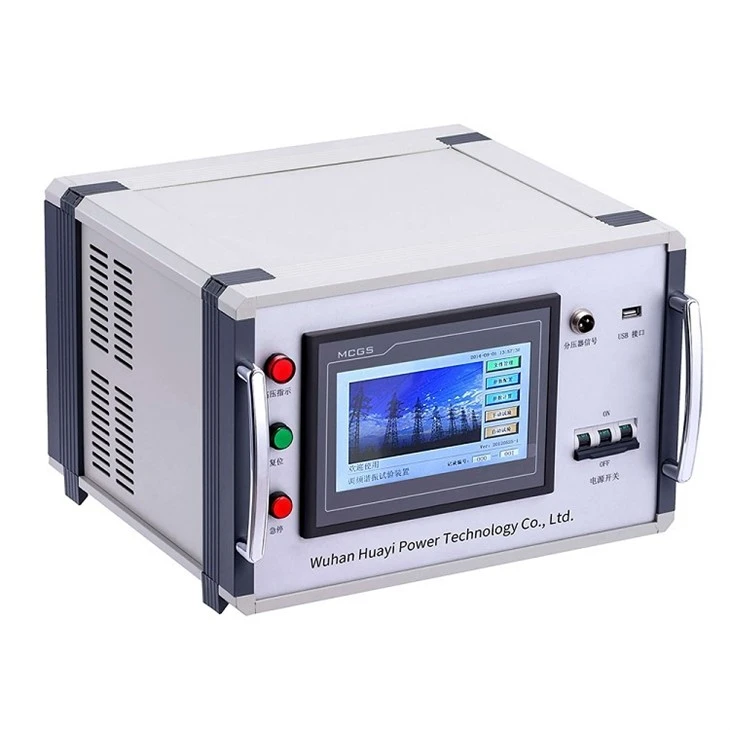

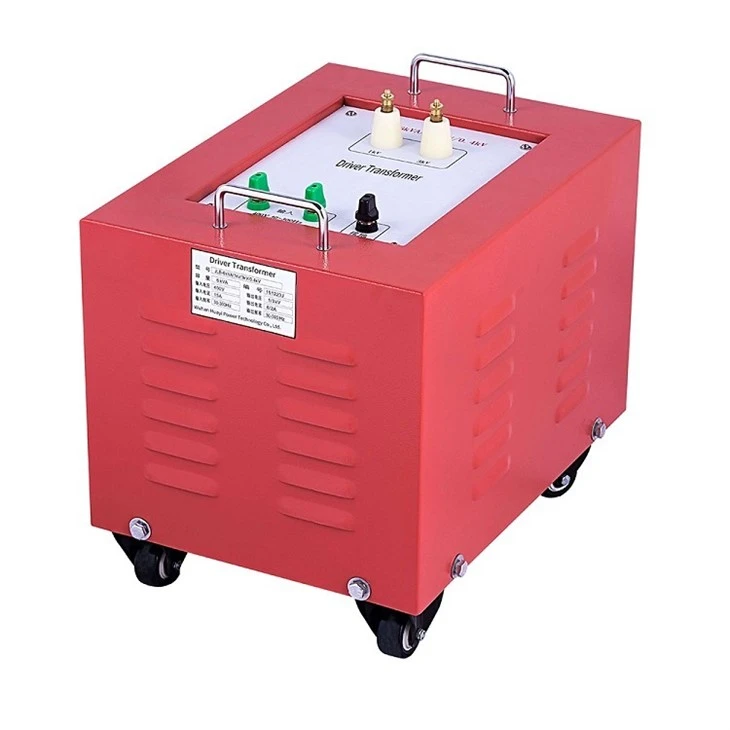

XZB-serien består af frekvenskonverteringsstrømforsyning, magnetiseringstransformator, reaktor og kapacitansdeler. Kondensatoren og reaktoren i det testede udstyr danner forbindelsesvejen for serieresonans. Spændingsdeleren er forbundet parallelt med det testede udstyr for også at måle resonansspændingen som overspændingsbeskyttelsessignal. Frekvensmodulationseffekten er koblet til serieresonanskredsløbet af magnetiseringstransformatoren, hvilket giver magnetiseringseffekten af serieresonans. Det udøver serieresonansprincippet, bruger excitationstransformator til at motivere serieresonansløjfe og justerer udgangsfrekvensen af direktøren for at gøre sløjfeinduktansen L og målt udstyr C i serieresonant, og resonansspændingen er spændingen tilføjet til det testede udstyr. XZB-serien er meget udbredt i elektrisk kraft, metallurgi, olie, kemisk industri og andre industrier, gælder for stor kapacitet, højspændingskapacitanstest og forebyggende test.

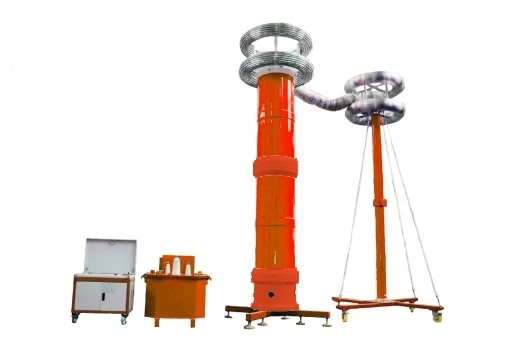

AC resonanstestsystem
Produktparameter
|
Temperatur |
-10 grader -40 grader |
|
Relativ luftfugtighed |
Mindre end eller lig med 95 %, ingen kondens |
|
Højde |
Mindre end eller lig med 3000 meter |
|
Indgangseffekt |
Trefaset 380V, Frekvens 50Hz eller enkeltfaset 220V |
|
Udgangsfrekvens |
20-300Hz |
|
Spændingsbølgeform |
Sinusbølge, bølgeformsforvrængningshastighed<1.0% |
|
Arbejdstid |
Kontinuerlig arbejdstid 60 min under nominel belastning, overspænding 1,1 gange, 1 minut |
|
Temperaturstigning |
Kontinuerlig arbejdstid 60 min under nominel belastning, temperaturstigning Mindre end eller lig med 65K |
|
Kvalitetsfaktor |
Q Større end eller lig med 30(f=45Hz) |
|
Målenøjagtighed |
System Effektiv værdi 1,5 |
|
Frekvensreguleringsfølsomhed |
0.1Hz |
|
Grad af ustabilitet |
＜0.05% |
|
Nominel udgangsspænding |
0 ~ 1000kV og derunder |
|
Anvendelsesområde |
kabler Variabel frekvens resonans system; Generator frekvens modstå spænding test udstyr; Understation elektrisk udstyr ac modstå spænding test system; Resonant boosting system til CVT test. |
Produktfunktion og applikation
1. Dette modstår spændingsudstyr og har et lille volumen, let og bærbart testsystem.
2. Dette system kræver, at vægten kan flyttes på stedet af en enkelt person bør ikke overstige 30 kg, og den kan flyttes af to personer bør ikke overstige 60 kg, derfor er den velegnet til arbejde på stedet.
3. Strømforsyningen anvender en 220V enkeltfaset strømforsyning eller 380V enkeltstrømforsyning, hvilket er praktisk til strømopsamling på stedet.
4. Reaktoren vedtager tør epoxyhældning, som er smuk og pålidelig og egnet til alle slags kabler.
5. Udstyr med lavharmonisk patenteret teknologi, lavere end 5% international standard, og beskyt hovedtransformatoren, generatoren og andet udstyr mod højspændingsharmoniske skader.
6. Udstyr med funktionen til at overvåge spidsværdi i henhold til internationale standarder, som kan overvåge højspændingstestbølgeform i realtid.
7. Let at betjene, stor LED-skærm.
8. Med sin egen mikroprinter kan du udskrive og gemme testdata til enhver tid.
9. Fleksibel konfiguration. Forskellige typer reaktorer kan vælges for at opfylde kravene til forskellige prøver for at opnå multi-formål, omkostningseffektive.

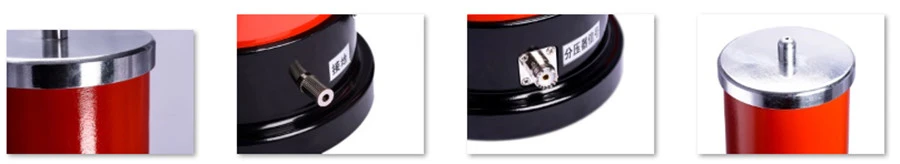

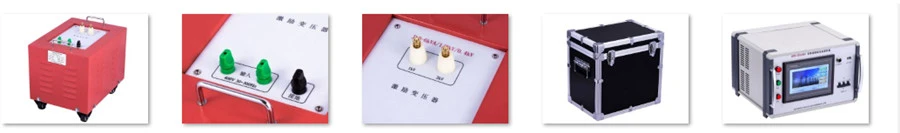

Produktionsdetaljer
Ofte stillede spørgsmål
1. Levering:Hurtig levering og fleksibel transportform
2. Betaling:Vælg betalingsbetingelser og betalingsmåde, der passer dig
3. Salgsservice:24-time online kontakt, vælg den rigtige model af udstyr i henhold til din anmodning, giv det bedste tilbud, support tilpasning
4. Garantiperiode:Alle maskinkvalitetsgarantier i et år og livslang teknisk support til dig. Online svar på kunders tekniske problemer.
