Produktintroduktion
Dette produkt kan i vid udstrækning bruges til detektering af delvis afladning af strømsystem, herunder højspændingskoblingsudstyr, ringnetværksskab, spændings-/strømtransformer, transformer (inklusive tør type transformer), GIS, luftledning, kabel og andet udstyrs isoleringstilstand detektion, gennem følgende indikatorer til at måle afladningsgraden af elektrisk udstyr:
Registrering af partiel udledningsintensitet:ved at måle afladningssignalet i en effektfrekvenscyklus karakteriseres den partielle afladningsintensitet i overensstemmelse med den maksimale værdi (dB) i afladningsimpulssekvensen.
Registrering af delvis afladningsfrekvens:ved at måle afladningssignalet i én effektfrekvenscyklus, udtrækkes afladningsimpulsen, og den partielle afladningsfrekvens karakteriseres i henhold til antallet af afladningsimpulser.
Produktparameter
|
TEV måling |
AE-måling |
|||
|
Måleområde |
0-60 dBmV |
Måleområde |
-6dBμV til 68dBμV |
|
|
Opløsning |
1 dB |
Opløsning |
1 dB |
|
|
Præcision |
±1dB |
Præcision |
±1dB |
|
|
Maksimal puls pr. cyklus |
1400 |
Frekvensområde |
20~200 kHz |
|
|
Målefrekvensbånd |
3~100MHz |
|
|
|
|
AA måling |
UHFmåling |
|||
|
Måleområde |
-6dBμV~68dBμV |
Detektionsfrekvens |
300-2000MHz |
|
|
Opløsning |
1 dB |
Måleområde |
0-60 dBmV |
|
|
Præcision |
±1dB |
Følsomhed |
＜1dBm |
|
|
Sensorcenterfrekvens |
40 kHz |
Sensor frekvensbånd |
300-2000MHz |
|
|
HFCT måling |
||||
|
Sensor transmissionsimpedans |
5mV/mA |
|||
|
Detektionsfrekvens |
1-30MHz |
|||
|
Følsomhed |
Mindre end eller lig med 50pC |
|||
|
Hardware |
||||
|
Shell |
ABS |
|||
|
Skærm |
4.0 tommer RGB LCD-skærm, opløsning 800*480 |
|||
|
Prøveudtagningsnøjagtighed |
12 bit |
|||
|
Synkroniseringstilstand |
Intern synkronisering, ekstern synkronisering |
|||
|
Stik |
USB-interface (også opladerindgang) 3,5 mm stereo hovedtelefonstik Ekstern sensor input interface |
Wifi |
||
|
Høretelefon |
8 Ω minimum |
|||
|
SD-kort |
Standardkonfiguration 16G ~ 64G |
|||
|
Indbygget batteri |
3,7V/5000mAh lithium batteri |
|||
|
Driftstider |
Ca. 6 timer |
|||
|
Oplader |
AC 90-264V eller DC 5V |
|||
|
Driftstemperatur |
-20 ~ 50 grader |
|||
|
Fugtighed |
20-85 % relativ luftfugtighed |
|||
|
Volumen og vægt |
210*100*35(mm) 0,4KG(vært) |
|||
Produktfunktion og applikation
- Konfigurer forskellige sensorer for at opnå detektering af delvis udladning af næsten alt elektrisk højspændingsudstyr;
- Giv tidsdomænebølgeform, PRPD, PRPS og andre udledningsmønstre for at realisere analysen af forskellige udledningstyper.
- Humaniseret menneske-maskine-grænseflade letter datahåndtering af forskellige enheder;

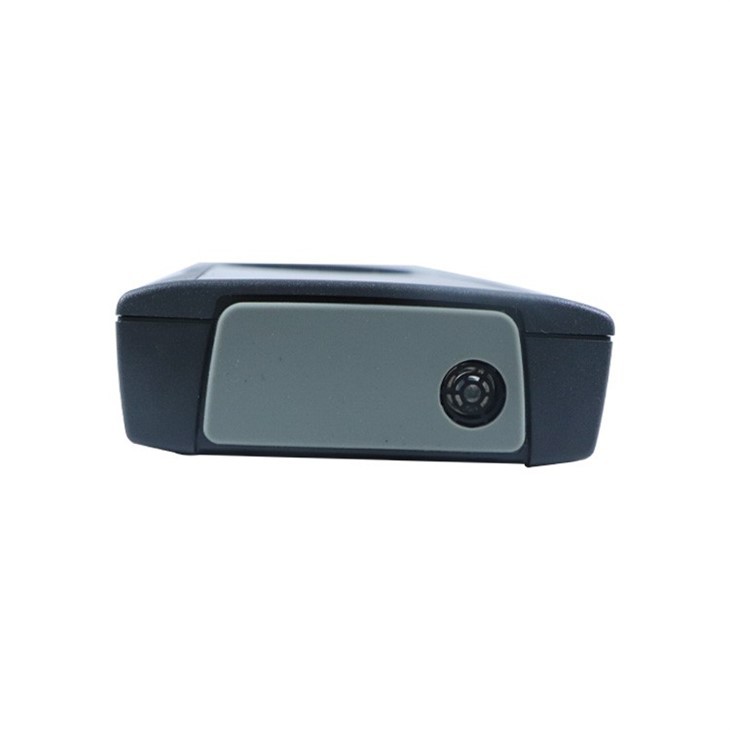

- Indbygget ultralydssensor og transient jordspænding (herefter benævnt TEV) sensor, som kan forbindes med specielle sensorer som transformatorer, GIS, luftledninger, kabler osv.;
- Vedtager ikke-påtrængende detektionsmetode, ingen grund til at slukke under testprocessen, ingen grund til at konfigurere yderligere højspændingskilde, den er mere praktisk at bruge end traditionel pulseret partiel udladningsdetektor;
- Testbåndbreddeområdet er 30kHz ~ 2,0GHz, hvilket er velegnet til detekteringsprincipper for forskellige frekvensbånd.
Tilbehør
|
Navn |
Antal |
Enhed |
Note |
|
|
1 |
Detektionsvært |
1 |
sæt |
Standard konfiguration |
|
2 |
Ekstern kontakt ultralydssensor |
1 |
stk |
Valgfri, bruges til detektering af delvis udladning af transformere, GIS, motorer mv. |
|
3 |
Højfrekvent transformator |
1 |
stk |
Valgfri, bruges til detektering af kabel delvis afladning |
|
4 |
UHF sensor |
1 |
stk |
Standard konfiguration |
|
5 |
Test linje |
1 |
sæt |
Standard konfiguration |
|
6 |
Oplader |
1 |
stk |
Standard konfiguration |
|
7 |
USB-kabel |
1 |
stk |
Opladning og PC datakommunikation |
|
8 |
Manuel |
1 |
stk |
|
|
9 |
Eftersynsrapport fra fabrikken |
1 |
stk |
|
|
10 |
Overensstemmelsesattest |
1 |
stk |
|
|
11 |
Garantikort |
1 |
stk |
|
