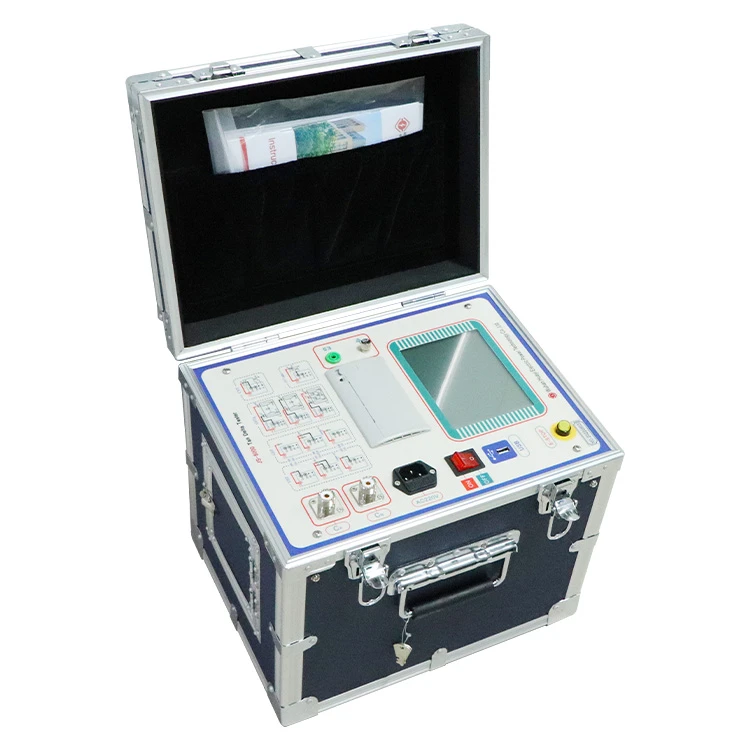

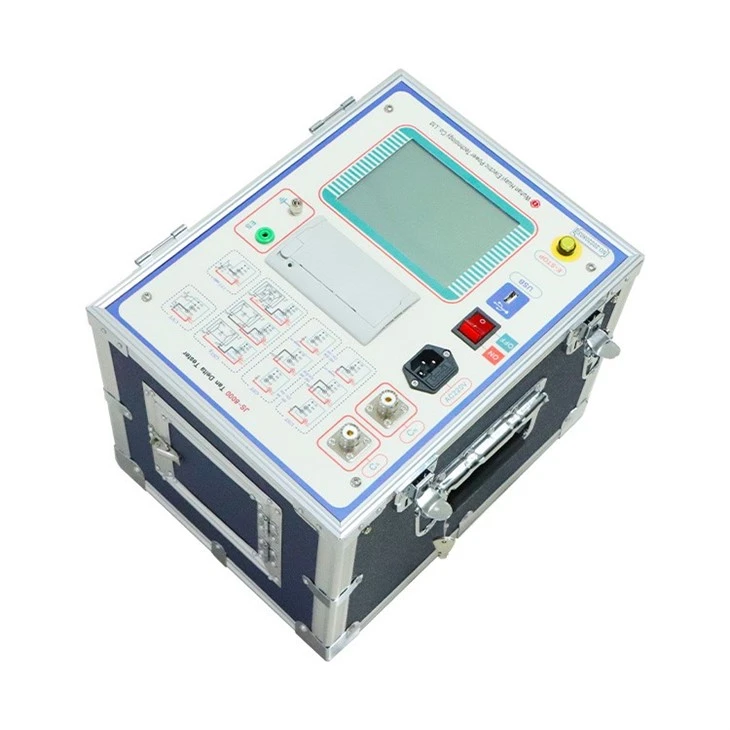

Produktintroduktion
Måling af dielektrisk tab er en grundlæggende metode i isolationstest, som effektivt kan finde nedbrydningsfugten af isolatorer på elektrisk udstyr samt lokale defekter. Det er meget udbredt i elektrisk fremstilling, installation af elektrisk udstyr, overdragelse og forebyggende test. Det er den mest grundlæggende måde at evaluere isoleringen af elektrisk udstyr ved at måle de dielektriske tab af dets transformere, instrumenttransformatorer, reaktorer, kondensatorer, bøsninger og afledere.
Produktparameter
|
Work tilstand |
-15 grad ∽40 grader |
RH＜80 % |
|
|
Princippet om anti-interferens |
Variabel frekvens |
||
|
Strømforsyning |
AC 220V±10% |
Tilladt generator |
|
|
Udgangs høj spænding |
0.5KV∽10KV(kan lave 12kV) |
Hver 0,1 kV |
|
|
Nøjagtighed |
2% |
||
|
Max strøm |
200mA |
||
|
Kapacitans |
2000VA |
||
|
selv-exciterende strømforsyning |
AC 0V∽50V/15A |
50HZ, 60HZ enkelt frekvens, 45HZ/55HZ, 47.5HZ/52.5HZ, 55HZ/65HZ, 57.5HZ/62.5HZ, Automatisk dobbeltfrekvenskonvertering |
|
|
opløsning |
tgδ: 0.001 % |
Cx: 0.001pF |
|
|
Nøjagtighed |
△tgδ:±(læsning*1.0%+0.040%) |
||
|
△C x :±(læsning*1.0%+1.00PF) |
|||
|
Test rækkevidde |
tgδ |
Ingen begrænsning |
|
|
C x |
15pF ＜ Cx ＜ 300nF |
||
|
10KV |
Cx ＜ 60 nF |
||
|
5KV |
Cx ＜ 150 nF |
||
|
1KV |
Cx ＜ 300 nF |
||
|
CVT test |
Cx ＜ 300 nF |
||
|
LCRtestområde |
L>20H(2kV) |
R>10KΩ(2kV) |
|
|
LCRtest nøjagtighed |
1% |
vinkelopløsning |
0.01 |
|
CVTdrejeforholdsområde |
10∽10000 |
||
|
CVTdrejeforholds nøjagtighed |
1% |
CVT-drejningsforhold opløsning |
0.01 |
|
size(host)(mm) |
350(L)×270(W)×270(H) |
||
|
size(atilbehør)(mm) |
350(L)×270(W)×160(H) |
||
|
Hukommelseskapacitet |
200 gruppe Support U disk datalagring |
||
|
wotte(host) |
22,75 kg |
||
|
wotte(atilbehør) |
5,25 kg |
||
Model
|
|
JS-H |
JS-V |
JS-R |
|
UST-tilstand |
√ |
√ |
√ |
|
GST-tilstand |
√ |
√ |
√ |
|
CVT selv-excitationstilstand |
√ |
√ |
√ |
|
C1/C2 test samtidigt |
|
√ |
√ |
|
Eekstern standardspænding |
|
√ |
√ |
|
Eekstern højspænding |
|
√ |
√ |
|
CVT drejningsforhold |
|
√ |
√ |
|
CVT test |
√ |
√ |
√ |
|
UST/GST test samtidigt |
|
√ |
√ |
|
LCR auto test |
|
√ |
√ |
|
Isolationsmodstandstest |
|
|
√ |
|
USB tilslutning |
|
√ |
√ |
|
Udisklager |
√ |
√ |
√ |
Produktfunktion og applikation

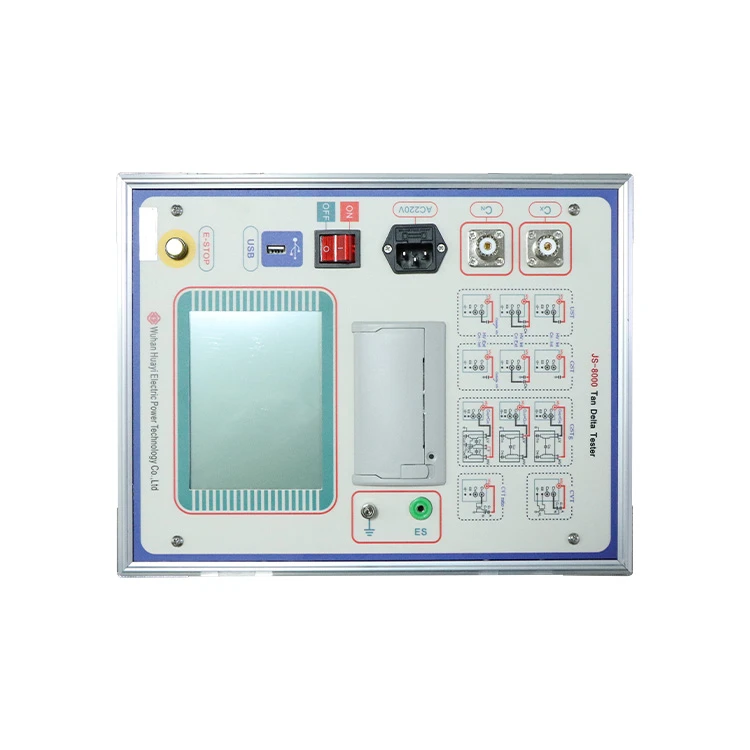

1. Stor berørt skærm LCD-skærm: nem at bruge og ingen grund til at træne brugeren, klik kun på skærmen for at afslutte hele testprocessen
2. Høj lagerkapacitet: kan gemme 200 gruppedata, resultater kan gemmes i kronologisk rækkefølge, historiske optegnelser kan ses til enhver tid og kan udskrives;
3. Datastyring: Instrumentdataene kan eksporteres gennem en U-disk og kan ses og administreres på enhver pc.
4. Multiple test modes: It can test by internal high voltage, external high voltage, internal standard, external standard, positive connection method, reverse connection method, self-excitation method, and other methods; High voltage (>10kV) dielektrisk tab kan ske under betingelse af ekstern standard ekstern højspænding.
5. CVT-test: kan teste CVT (kondensatorspændingstransformer) C1/C2 af dielektrisk tab og kapacitans, kan teste C1/C2 samtidigt. Kan også teste CVT Variationsforhold og spændingsvinkelforskel;
6. ingen grund til at fjerne højspændingskablet for at teste CVT: kan teste CVT dielektrisk tab og kapacitans uden behov for at fjerne HV-kabel
7. CVT-omvendt forbindelsesafskærmning, der måler C0: kan teste den dielektriske tabsværdi og kapacitansværdien af CVT øvre C0
8. højhastighedssamplingsignal: Inverteren og samplingskredsløbet inde i instrumentet styres alle digitalt, og udgangsspændingen kan kontinuerligt justeres.
9. LCR fuld autotest: Automatisk displayinduktans, kapacitans, modstandsmåling, vinkel.
10. flere beskyttelsesfunktioner: såsom indgangsspændingsudsving, højspændingsstrøm, udgangskortslutning, strømforsyningsfejl, overspænding, overstrøm og temperatur osv., for at sikre instrumentets sikkerhed og pålidelighed. også udstyret med en jordingsdetekteringsfunktion for at sikre, at det ujordede udstyr ikke tillader spændingsforøgelse.
Produktionsdetaljer
Tilbehør
|
Serienummer |
Navn |
Beløb |
|
1 |
Inter-frekvens dielektrisk tab tester |
en |
|
2 |

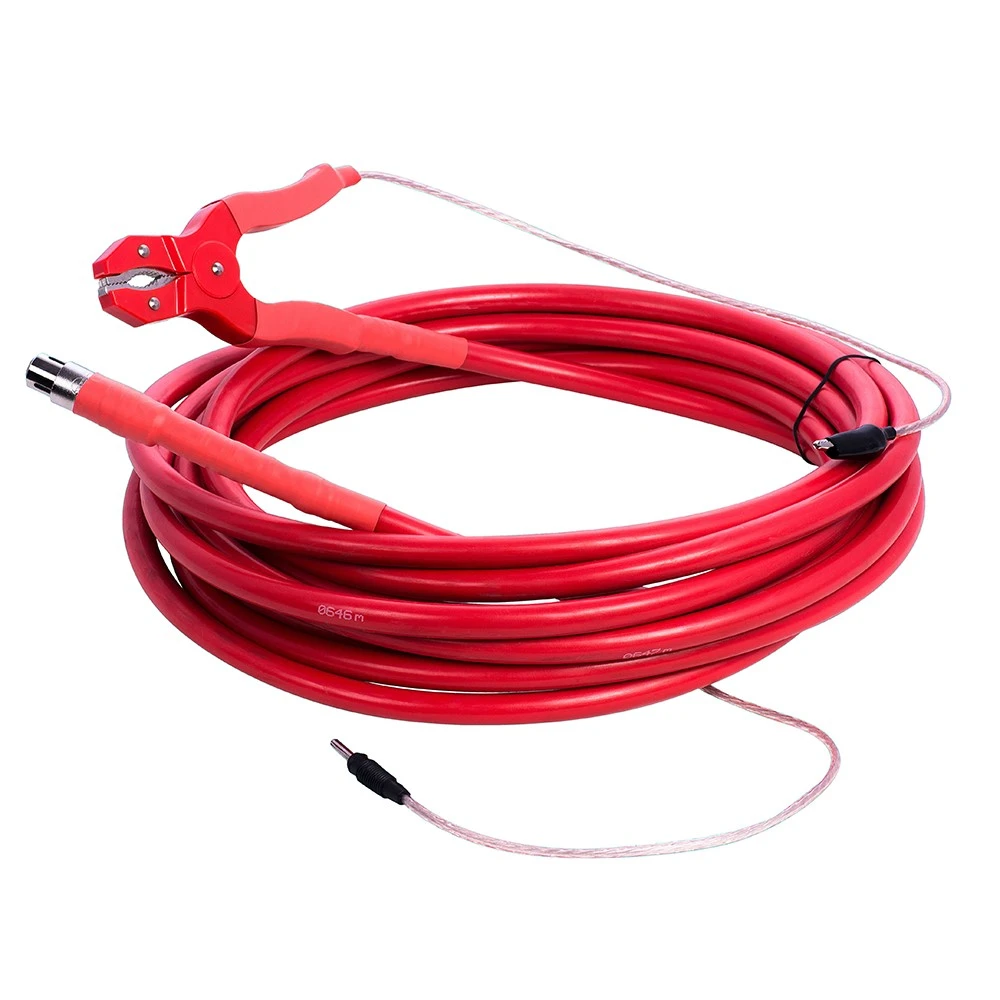

Højspændingskabel |
en |
|
3 |

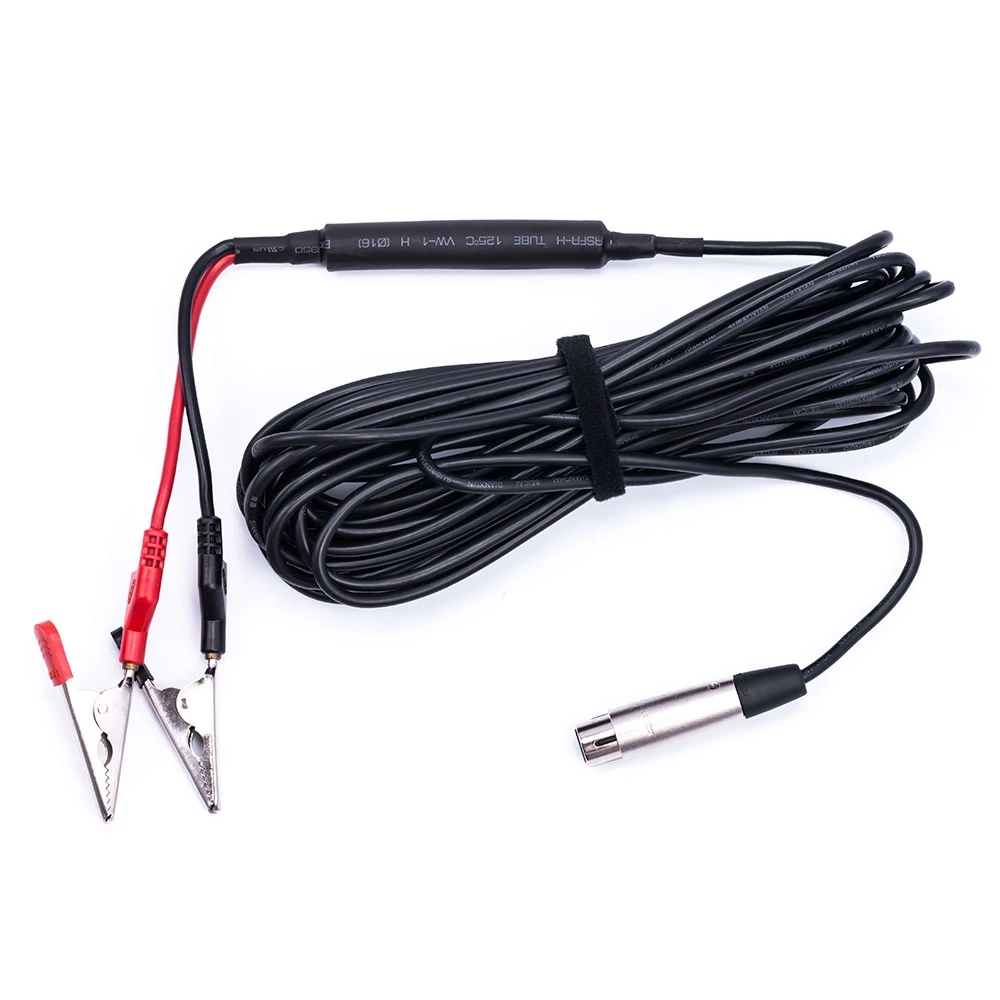

Lavspændingskabel |
to |
|
4 |
Strømledning |
en |
|
5 |
Jordledning |
en |
|
6 |
CVT linje |
en |
|
7 |
5A sikring (intern) |
to |
|
8 |
Trykpapir (50 ml) |
en |
|
9 |
Specifikation |
en |
|
10 |
Inspektionsrapport |
en |
|
11 |
Certificering |
en |
