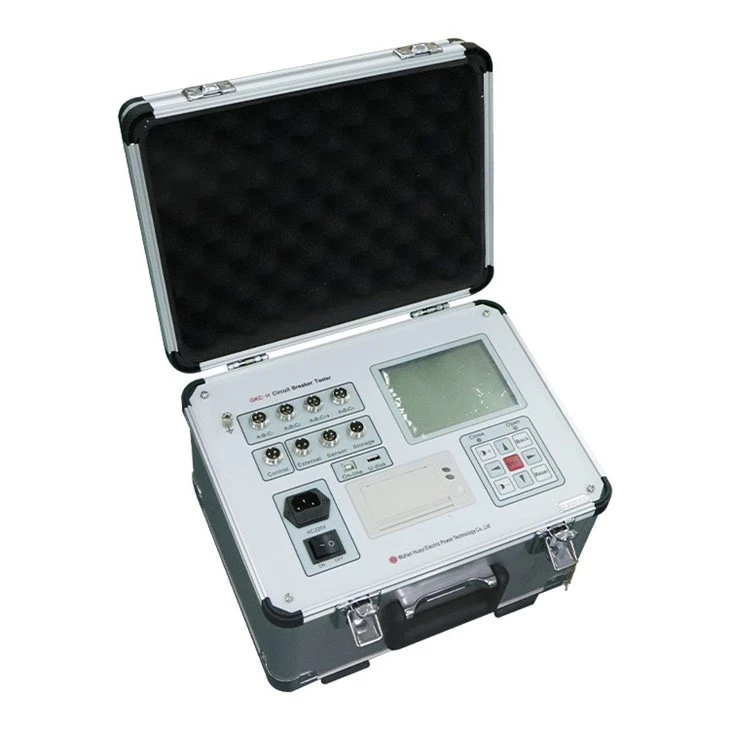

Produktintroduktion
Circuit breaker tester er det specielle instrument, som vores virksomhed har undersøgt for at opfylde kravet om test af forskellige HV breaker dynamiske karakteristika. Anvendt på den dynamiske karaktertest for forskellige indendørs og udendørs mindre olie, mere olieafbryder, vakuumafbryder, SF6-afbryder. Den kan nøjagtigt måle de mekaniske dynamiske parametre for mindre olie, mere olie, vakuum, svovlhexafluorid og andre højspændingsafbrydere i alle slags spændingsniveauer. For afbrydere med lukkemodstand kan lukkemodstanden og koblingsbølgeformen måles nøjagtigt. Med stor skærm, venlig grænseflade, intelligent, multifunktionel, nøjagtige data, stærk anti-jam, nem at betjene, let volumen, let vægt, smukt udseende.
Præstation:
◆ Tid: egen lukke- og åbentid på 12 pauser, synkron i fase-fase, ikke-synkron i fase-fase
◆ Genlukning: tidspunktet for lukning-åbning, åbning-lukning, åbning-luk-åbning af hver pause: første åbningstid, første lukketid, sekundær åbningstid, metalkortslutningstid, ingen aktuel tidsværdi.
◆ Bounce: lukketid for hver pause, bounce-frekvens, bounce-proces, bounce-bølgeform, åbnings-rebound-amplitude for hver åbning
◆ Hastighed: åbningshastighed, lukkehastighed, maksimal hastighed, tidsrejsekurve
◆ Rejse: total vandring, åbningsområde, overkørsel, overskridelse, rebound-amplitude
◆ Strøm: åbnings- og lukkestrømværdi og strømbølgeform af åbnings-/lukkespole
◆ Driftsspænding: DC.30~250V/20A digital justerbar afbryderdriftseffekt leveres, som automatisk kan fuldføre lavspændingsdriftstesten af afbryderen og måle afbryderens driftsspændingsværdi.
Circuit Breaker analysator operation video
Produktparameter
|
Servicetilstand |
Indgangseffekt |
220V±10% 50Hz±10% |
|
Atmosfærisk tryk |
86-106kpa-grad |
|
|
Temperatur |
-10-45 grad |
|
|
Fugtighed |
Mindre end eller lig med 80 % RH |
|
|
Sikkerhedsydelse |
Isolationsmodstand |
＞2MΩ |
|
Dielektrisk styrke |
Strøm til chassis frekvens spænding modstår 1,5KV, 1 min, ingen flashover og lysbuer. |
|
|
Grundlæggende parametre |
Tid |
Rækkevidde: 16000.0ms, opløsning: 0.1ms |
|
Fejl: ①200ms indenfor,0,1ms±1d |
||
|
②200ms over,±2％ |
||
|
③±0.1ms synkron |
||
|
Hastighed |
Rækkevidde: 20.00m/s, opløsning 0,01m/s |
|
|
Fejl:①{{0}}m/s: ±0,1m/s±1d |
||
|
②>100m/s, ±0.2m/s±1d |
||
|
Rækkevidde |
Vakuumstrømafbryder: rækkevidde{{0}}.0mm, opløsning-0.1mm, fejl-±0,5mm |
|
|
SF6 afbryder: rækkevidde-300.0mm, opløsning-0.1mm, fejl-±2mm |
||
|
Olie-minimumsafbryder: rækkevidde-600.0mm, opløsning-0.1mm, fejl-±2mm |
||
|
Strøm |
Område: 20.00A, opløsning: 0,01A |
|
|
Brudtype |
12-vejs metalbrud, 6-vejs lukkemodstandsbrud, 3 -vejs grafitkontakt |
|
|
Udgangseffekt |
DC30-250V digitalt justerbar /20A (øjeblikkeligt arbejde) |
|
|
Dimension |
Vært: 360mm×290mm×280mm: tilbehør:370mm×280mm×220mm |
|
|
Vægt |
Vært: 6 kg, vedhæftning: 9 kg |
Produktfunktion og applikation
1. Anvendes til SF6-afbryder, GIS-gruppe elektrisk apparat, vakuumafbryder, olieafbryder af alle typer metalkontakter i ind- og udland.
2. Med lineær slagsensor, roterende sensor, nem at installere, enkel.
3. Vært med stor skærm. lige gennem stil og baggrund LCD, kontrast elektronisk justering, vis alle data og bølgeform.
4. Værten kan gemme flere grupper af testresultater af split- og lukkeafbryder i feltet. Med internt realtidsur er det praktisk at gemme testdato og tid.
5. Med intern hurtig mikroprinter, kan udskrive alle data og diagram.
6. Med stærk dataanalysekapacitet kan den analysere hver parameter af breaker-egenskaber
Produktionsdetaljer
Tilbehør
|
Antal |
Navn |
Beløb |
Antal |
Navn |
Beløb |
|
1 |
vært |
en |
15 |
Roterende beslag |
tre |
|
2 |
Tilbehør kasse af aluminiumslegering |
en |
16 |
Roterende stang |
fire |
|
3 |
Styrende kontaktlinje |
en |
17 |
Permanent magnetisk base |
en |
|
4 |
Ekstern udløsende detektionslinje |
en |
18 |
Skrue |
en |
|
5 |
Sensor linje |
en |
19 |
Krydsåbner 6*38mm |
en |
|
6 |
Jordledning (4m) |
en |
20 |
Flad åbner 3*75mm |
en |
|
7 |
Brudtestlinje |
ti |
21 |
Klip |
seksten |
|
8 |
Strømledning |
en |
22 |
Stift |
tre |
|
9 |
Brudkortslutningsstump |
to |
23 |
unbrakonøgle |
to |
|
10 |
Kortslutningsstuds 40 cm |
to |
24 |
Sikring |
en |
|
11 |
Kortslutningsstuds 80 cm |
to |
25 |
Termisk trykpapir |
to |
|
12 |
Roterende hastighedssensor |
en |
26 |
Specifikation |
en |
|
13 |
Linjeføler |
en |
27 |
Inspektionsrapport |
en |
|
14 |
Roterende hastighed magnetisk base |
ti |
28 |
Certificering |
en |
Ofte stillede spørgsmål
1. Levering:Hurtig levering og fleksibel transportform
2. Betaling:Vælg betalingsbetingelser og betalingsmåde, der passer dig
3. Salgsservice:24-times online kontakt, vælg den rigtige model af udstyr i henhold til din anmodning, giv det bedste tilbud, support tilpasning
4. Garantiperiode:Alle maskinkvalitetsgarantier i et år og løftetid teknisk support til dig. Online svar på kunders tekniske problemer.
Kundebesøg
On Site Service
Pakningsdetalje
